粉塵防爆跑偏開關

概述：

用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本機廣泛應用于礦山、電力及化工等行業的運輸系統中，符合粉塵防爆Ex tb ⅢC T80℃ Db標準。

工作原理：

當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關 信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

結構特性：

采用鋁合金精密壓鑄殼體，強度高、重量輕外殼防護等級IP66，可在惡劣的環境中長期工作。

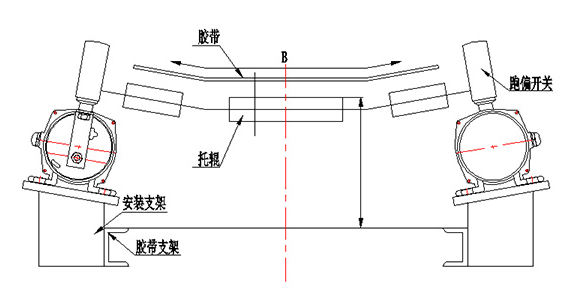

安裝與使用：

將跑偏開關固定在支架上，然后焊接在膠帶機架上

立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為50~100mm

膠帶位于立輥下端1/3處

每50m膠帶可安裝跑偏開關一對。

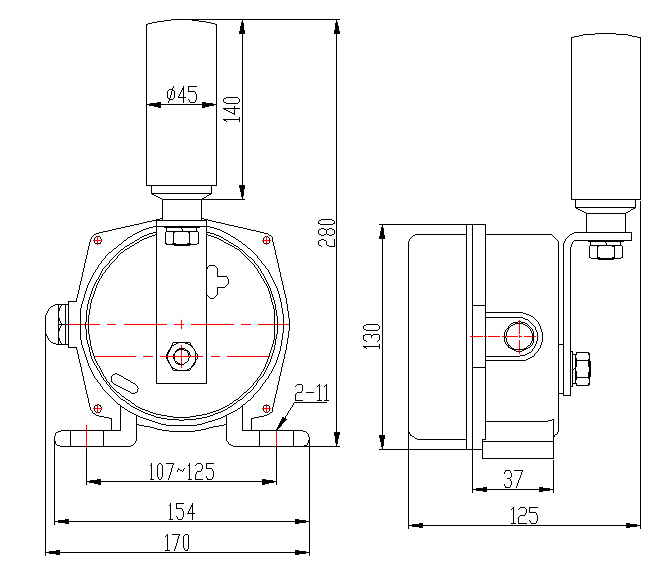

技術指標

環境溫度：-40℃ ~ +80℃；

相對濕度：不大于85%

觸點數量及容量：2組開關；

觸點容量：24~380V AC/DC

電流：1:5-15A

動作角度：12-30（可根據客戶要求定制）

極限角度：70°

防護等級：IP66

復位方式：自動復位
